Epson SureColor S9100 - Print Module Interface

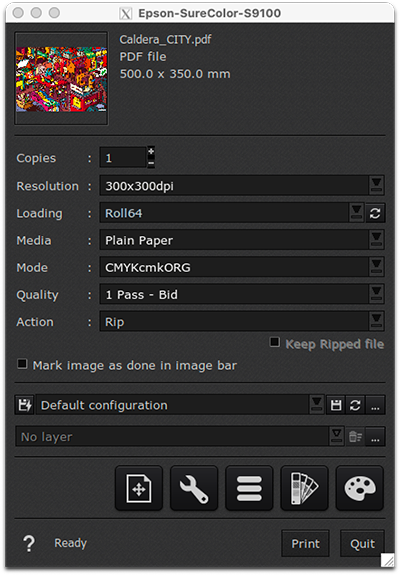

Epson S9100, print module interface v19a.png

Resolutions, Media, Print modes, and Qualities

Quality

  Info

When “Wh” is present in the quality name, it indicates that using white is possible or required.
There are no restrictions when using Caldera screening, but please refer to the compatibility with the EPSON Precision Dot for quality prints.
For this printer model, the two layer configuration "Colors → White" and the three layer configuration "Colors→White→Colors" are only compatible with the support "Film (Frontlit)".

1 or 2 layers

Print mode Resolution - Quality Media Type Compatibility Layers configuration
  • EPSON Precision Dot CMYKcmkORG
  • 300x300dpi - 1 Pass
  • Banner
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 300x600dpi - 2 Pass
  • Banner
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 600x600dpi - 4 Pass High Speed
  • Banner
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 600x600dpi - 4 Pass
  • Adhesive Vinyl
  • Banner
  • Canvas
  • Textile
  • Paper/Others
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 600x600dpi - 5 Pass
  • Banner
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 600x600dpi - 6 Pass
  • Adhesive Vinyl
  • Banner
  • Canvas
  • Textile
  • Paper/Others
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 600x600dpi - 8 Pass
  • Adhesive Vinyl
  • Banner
  • Film (Backlit)
  • Film (Frontlit)
  • Canvas
  • Textile
  • Paper/Others
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 600x600dpi - 8 Pass Wh
  • Adhesive Vinyl
  • Film (Backlit)
  • Film (Frontlit)
  • Canvas
  • Textile
  • Paper/Others
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 600x600dpi - 18 Wh_2L Pass
  • Adhesive Vinyl
  • Banner
  • Canvas
  • Textile
  • Paper/Others
  • White→Colors
  • Film (Frontlit)
  • Colors→White
  • White→Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x600dpi - 10 Pass
  • Adhesive Vinyl
  • Banner
  • Canvas
  • Textile
  • Paper/Others
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x600dpi - 10 Pass Smooth Graininess
  • Adhesive Vinyl
  • Canvas
  • Textile
  • Paper/Others
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x600dpi - 12 Pass
  • Adhesive Vinyl
  • Film (Backlit)
  • Film (Frontlit)
  • Canvas
  • Textile
  • Paper/Others
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x600dpi - 12 Pass Smooth Graininess
  • Adhesive Vinyl
  • Film (Backlit)
  • Film (Frontlit)
  • Canvas
  • Textile
  • Paper/Others
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x600dpi - 17 Pass
  • Adhesive Vinyl
  • Film (Backlit)
  • Film (Frontlit)
  • Canvas
  • Textile
  • Paper/Others
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x600dpi - 17 Pass Smooth Graininess
  • Adhesive Vinyl
  • Film (Backlit)
  • Film (Frontlit)
  • Canvas
  • Textile
  • Paper/Others
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x600dpi - 30 Pass
  • Film (Backlit)
  • Film (Frontlit)
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x600dpi - 30 Pass Smooth Graininess
  • Film (Backlit)
  • Film (Frontlit)
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x600dpi - 12 Wh Pass
  • Adhesive Vinyl
  • Film (Backlit)
  • Film (Frontlit)
  • Canvas
  • Textile
  • Paper/Others
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x600dpi - 12 Pass Smooth Graininess Wh
  • Adhesive Vinyl
  • Film (Backlit)
  • Film (Frontlit)
  • Canvas
  • Textile
  • Paper/Others
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x600dpi - 17 Wh Pass
  • Adhesive Vinyl
  • Film (Backlit)
  • Film (Frontlit)
  • Canvas
  • Textile
  • Paper/Others
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x600dpi - 17 Pass Smooth Graininess Wh
  • Adhesive Vinyl
  • Film (Backlit)
  • Film (Frontlit)
  • Canvas
  • Textile
  • Paper/Others
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x600dpi - 30 Wh Pass
  • Film (Backlit)
  • Film (Frontlit)
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x600dpi - 30 Pass Smooth Graininess Wh
  • Film (Backlit)
  • Film (Frontlit)
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x600dpi - 30 Wh_2L Pass
  • Adhesive Vinyl
  • Canvas
  • Textile
  • Paper/Others
  • White→Colors
  • Film (Frontlit)
  • Colors→White
  • White→Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x1200dpi - 47 Pass
  • Film (Backlit)
  • Film (Frontlit)
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x1200dpi - 64 Pass
  • Paper/Others
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x1200dpi - 47 Pass Wh
  • Film (Backlit)
  • Film (Frontlit)
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x1200dpi - 64 Wh Pass
  • Paper/Others
  • Colors
  • EPSON Precision Dot CMYKcmkORG
  • 1200x1200dpi - 47 Pass Wh_2L
  • Film (Frontlit)
  • Colors→White
  • White→Colors



3 layers

Printmode Resolution - Quality Media Type Compatibility Layers configuration
EPSON Precision Dot CMYKcmkORG 600x600dpi - 27 Pass Wh_3L Film (Frontlit) Colors→White→Colors
EPSON Precision Dot CMYKcmkORG 1200x600dpi - 46 Pass Wh_3L Film (Frontlit) Colors→White→Colors
EPSON Precision Dot CMYKcmkORG 1200x1200dpi - 75 Pass Wh_3L Film (Frontlit) Colors→White→Colors



Print modes available by media type

Media Type Print modes
Adhesive Vinyl
  • 600x600dpi - (Mode) - 4 Pass
  • 600x600dpi - (Mode) - 6 Pass
  • 600x600dpi - (Mode) - 8 Pass
  • 600x600dpi - (Mode) - 8 Wh Pass
  • 600x600dpi - (Mode) - 18 Wh_2L Pass
  • 1200x600dpi - (Mode) - 10 Pass
  • 1200x600dpi - (Mode) - 10 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 12 Pass
  • 1200x600dpi - (Mode) - 12 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 17 Pass
  • 1200x600dpi - (Mode) - 17 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 12 Wh Pass
  • 1200x600dpi - (Mode) - 12 Pass Smooth Graininess Wh
  • 1200x600dpi - (Mode) - 17 Wh Pass
  • 1200x600dpi - (Mode) - 17 Pass Smooth Graininess Wh
  • 1200x600dpi - (Mode) - 30 Wh_2L Pass
Banner
  • 300x300dpi - (Mode) - 1 Pass
  • 300x600dpi - (Mode) - 2 Pass
  • 600x600dpi - (Mode) - 4 High Speed Pass
  • 600x600dpi - (Mode) - 4 Pass
  • 600x600dpi - (Mode) - 5 Pass
  • 600x600dpi - (Mode) - 6 Pass
  • 600x600dpi - (Mode) - 8 Pass
  • 600x600dpi - (Mode) - 18 Wh_2L Pass
  • 1200x600dpi - (Mode) - 10 Pass
Film (Backlit)
  • 600x600dpi - (Mode) - 8 Pass
  • 600x600dpi - (Mode) - 8 Wh Pass
  • 1200x600dpi - (Mode) - 12 Pass
  • 1200x600dpi - (Mode) - 12 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 17 Pass
  • 1200x600dpi - (Mode) - 17 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 30 Pass
  • 1200x600dpi - (Mode) - 30 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 12 Wh Pass
  • 1200x600dpi - (Mode) - 12 Pass Smooth Graininess Wh
  • 1200x600dpi - (Mode) - 17 Wh Pass
  • 1200x600dpi - (Mode) - 17 Pass Smooth Graininess Wh
  • 1200x600dpi - (Mode) - 30 Wh Pass
  • 1200x600dpi - (Mode) - 30 Pass Smooth Graininess Wh
  • 1200x1200dpi - (Mode) - 47 Pass
  • 1200x1200dpi - (Mode) - 47 Wh Pass
Film (Frontlit)
  • 600x600dpi - (Mode) - 8 Pass
  • 600x600dpi - (Mode) - 8 Wh Pass
  • 600x600dpi - (Mode) - 18 Wh_2L Pass
  • 600x600dpi - (Mode) - 27 Wh_3L Pass
  • 1200x600dpi - (Mode) - 12 Pass
  • 1200x600dpi - (Mode) - 12 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 17 Pass
  • 1200x600dpi - (Mode) - 17 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 30 Pass
  • 1200x600dpi - (Mode) - 30 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 12 Wh Pass
  • 1200x600dpi - (Mode) - 12 Pass Smooth Graininess Wh
  • 1200x600dpi - (Mode) - 17 Wh Pass
  • 1200x600dpi - (Mode) - 17 Pass Smooth Graininess Wh
  • 1200x600dpi - (Mode) - 30 Wh Pass
  • 1200x600dpi - (Mode) - 30 Pass Smooth Graininess Wh
  • 1200x600dpi - (Mode) - 30 Wh_2L Pass
  • 1200x600dpi - (Mode) - 46 Wh_3L Pass
  • 1200x1200dpi - (Mode) - 47 Pass
  • 1200x1200dpi - (Mode) - 47 Wh Pass
  • 1200x1200dpi - (Mode) - 47 Wh_2L Pass
  • 1200x1200dpi - (Mode) - 75 Wh_3L Pass
Canvas
  • 600x600dpi - (Mode) - 4 Pass
  • 600x600dpi - (Mode) - 6 Pass
  • 600x600dpi - (Mode) - 8 Pass
  • 600x600dpi - (Mode) - 8 Wh Pass
  • 600x600dpi - (Mode) - 18 Wh_2L Pass
  • 1200x600dpi - (Mode) - 10 Pass
  • 1200x600dpi - (Mode) - 10 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 12 Pass
  • 1200x600dpi - (Mode) - 12 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 17 Pass
  • 1200x600dpi - (Mode) - 17 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 12 Wh Pass
  • 1200x600dpi - (Mode) - 12 Pass Smooth Graininess Wh
  • 1200x600dpi - (Mode) - 17 Wh Pass
  • 1200x600dpi - (Mode) - 17 Pass Smooth Graininess Wh
  • 1200x600dpi - (Mode) - 30 Wh_2L Pass
Textile
  • 600x600dpi - (Mode) - 4 Pass
  • 600x600dpi - (Mode) - 6 Pass
  • 600x600dpi - (Mode) - 8 Pass
  • 600x600dpi - (Mode) - 8 Wh Pass
  • 600x600dpi - (Mode) - 18 Wh_2L Pass
  • 1200x600dpi - (Mode) - 10 Pass
  • 1200x600dpi - (Mode) - 10 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 12 Pass
  • 1200x600dpi - (Mode) - 12 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 17 Pass
  • 1200x600dpi - (Mode) - 17 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 12 Wh Pass
  • 1200x600dpi - (Mode) - 12 Pass Smooth Graininess Wh
  • 1200x600dpi - (Mode) - 17 Wh Pass
  • 1200x600dpi - (Mode) - 17 Pass Smooth Graininess Wh
  • 1200x600dpi - (Mode) - 30 Wh_2L Pass
Paper/Others
  • 600x600dpi - (Mode) - 4 Pass
  • 600x600dpi - (Mode) - 6 Pass
  • 600x600dpi - (Mode) - 8 Pass
  • 600x600dpi - (Mode) - 8 Wh Pass
  • 600x600dpi - (Mode) - 18 Wh_2L Pass
  • 1200x600dpi - (Mode) - 10 Pass
  • 1200x600dpi - (Mode) - 10 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 12 Pass
  • 1200x600dpi - (Mode) - 12 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 17 Pass
  • 1200x600dpi - (Mode) - 17 Pass Smooth Graininess
  • 1200x600dpi - (Mode) - 12 Wh Pass
  • 1200x600dpi - (Mode) - 12 Pass Smooth Graininess Wh
  • 1200x600dpi - (Mode) - 17 Wh Pass
  • 1200x600dpi - (Mode) - 17 Pass Smooth Graininess Wh
  • 1200x600dpi - (Mode) - 30 Wh_2L Pass
  • 1200x1200dpi - (Mode) - 64 Pass
  • 1200x1200dpi - (Mode) - 64 Wh Pass



Loading

  • Maximum roll size: 64" (1625mm)

EasySelect is the capability for CalderaRIP to use the size and type of loaded media in the printer.

This printer supports 2 levels of selection:

  • CustomLoading: uses a custom size (sheet or roll) defined at last moment in the Print module interface.
  • AutoLoading: uses the size of the media currently loaded in the printer.



Mode

Mode Type Screening Caldera
CMYK CMYK Yes
CMYK(cmk)O CMYK Yes
CMYK(cmk)R CMYK Yes
CMYK(cmk)G CMYK Yes
CMYK(cmk)OR CMYK Yes
CMYK(cmk)OG CMYK Yes
CMYK(cmk)ORG CMYK Yes
EPSON Precision Dot CMYKcmkORG CMYK (Contone) No



Action

Available actions are:

  • Print: This action rips and prints the file simultaneously.
  • RIP: Rips the file and holds it in the Spooler.
  • RIP then Print: Rips the entire file, and then sends the file to print.
  • Nest: This action nests all images sent to the printer and holds them in the Spooler.

Keep Ripped file (only available with "Print" and "Rip then Print" actions). When this box is checked, the sent file remains in the Spooler so you can reprint the job later on.
